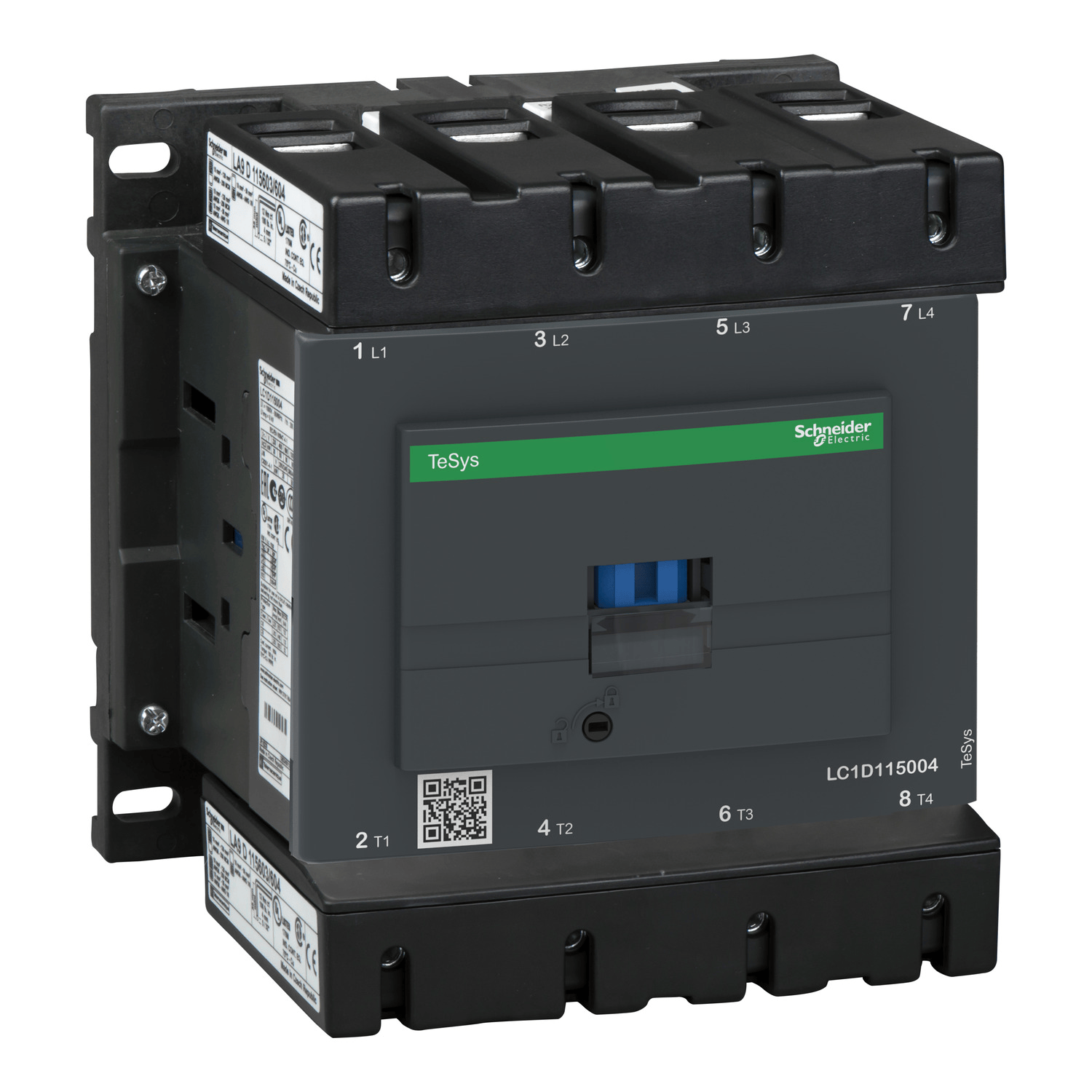

Schneider Electric LC1D115004M7 TeSys D Contactor, 200A, 4P(4NO), AC-1, 220VAC 50/60Hz Coil, Screw Clamp Terminals, With Protective Cover
Regular price
$350.00 USD
Regular price
Sale price
$350.00 USD
Shipping calculated at checkout.
Quantity
Couldn't load pickup availability
Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)
The Schneider Electric LC1D115004M7 is a TeSys D series, 4-pole (4 NO) contactor designed for high-current resistive load switching (AC-1). It features a 200A rated operational current at ≤440VAC, a 220VAC 50/60Hz coil with a built-in suppressor, and screw clamp terminals. This model includes a protective cover and is noted as discontinued for new designs but available for service.
- TeSys D Series Contactor for Resistive Loads (AC-1)
- Rated Operational Current: 200 A (AC-1) at ≤440VAC
- 4 Main Poles, Normally Open (4 NO)
- Coil Voltage: 220 V AC 50/60 Hz (with built-in suppressor)
- Includes Protective Cover
- High Short-Time Withstand Current (Icw)
- High Mechanical Durability: 8 Million Cycles
- Screw Clamp Terminals
- Product Status: Discontinued (Service Only)
- Compliant with IEC, UL, CSA, and other global standards
| Product ID / Reference | LC1D115004M7 |
| Product Status | Discontinued - Service Only (End-of-Service: 31 Dec 2026) |
| Brand | Schneider Electric |
| Series | TeSys D |
| Type | Contactor |
| Poles Description | 4P |
| Main Contact Composition | 4 NO |
| Protective Cover | With |
| Rated Operational Voltage (Ue) | ≤ 1000 V AC, ≤ 460 V DC |
| Rated Operational Current (Ie) - AC-1 | 200 A (at ≤440 V AC, <60 °C) |
| Control Circuit Voltage (Uc) | 220 V AC 50/60 Hz |
| Conventional Free Air Thermal Current (Ith) | 200 A (at 60 °C) for power circuit |
| Rated Making Capacity (Power Circuit) | 1260 A at 440 V (IEC 60947) |
| Rated Breaking Capacity (Power Circuit) | 1100 A at 440 V (IEC 60947) |
| Rated Short-Time Withstand Current (Icw) | 250 A (10 min), 550 A (1 min), 950 A (10 s), 1100 A (1 s) at 40°C |
| Associated Fuse Rating (Power Circuit) | 250 A gG (Type 1), 200 A gG (Type 2) at ≤690 V |
| Power Dissipation per Pole (AC-1) | 24 W |
| Rated Insulation Voltage (Ui) | 1000 V (IEC 60947-4-1) |
| Rated Impulse Withstand Voltage (Uimp) | 8 kV (IEC 60947) |
| Mechanical Durability | 8 Million Cycles |
| Electrical Durability (AC-1) | 0.8 Million Cycles (200 A at ≤440V) |
| Control Circuit Type | AC 50/60 Hz (with built-in bidirectional peak limiting diode suppressor) |
| Inrush Power (VA) | 280-350 VA (cos φ 0.8 at 20°C) |
| Hold-in Power (VA) | 2-18 VA (cos φ 0.3 at 20°C) |
| Operating Time | Opening: 6...20 ms, Closing: 20...50 ms |
| Maximum Operating Rate | 2400 cycles/h at 60 °C |
| Power Circuit Terminal Cross-Section | 10...120 mm² (connector, flexible/solid) |
| Control Circuit Terminal Cross-Section | 1...2.5 mm² (screw clamp, flexible/solid) |
| Tightening Torque (Power Circuit) | 12 N.m (connector) |
| Tightening Torque (Control Circuit) | 1.2 N.m (screw clamp) |
| Mounting | Rail, Plate |
| IP Degree of Protection | IP20 front face (IEC 60529) |
| Operating Ambient Temperature | -40…60 °C (60…70 °C with derating) |
| Operating Altitude | 0...3000 m |
| Shock Resistance (Contactor Closed) | 15 Gn for 11 ms |
| Vibration Resistance (Contactor Closed) | 4 Gn, 5...300 Hz |
| Dimensions (H x W x D) | 158 x 150 x 132 mm (6.2 x 5.9 x 5.2 in) |
| Net Weight | 2.86 kg |
| Standards | IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 14, EN 60947-5-1 |
| Certifications | UL, CSA, CCC, CE, UKCA, GL, BV, DNV, RINA, LROS, GOST |
| Packaging | Unit (1 PCE) |
